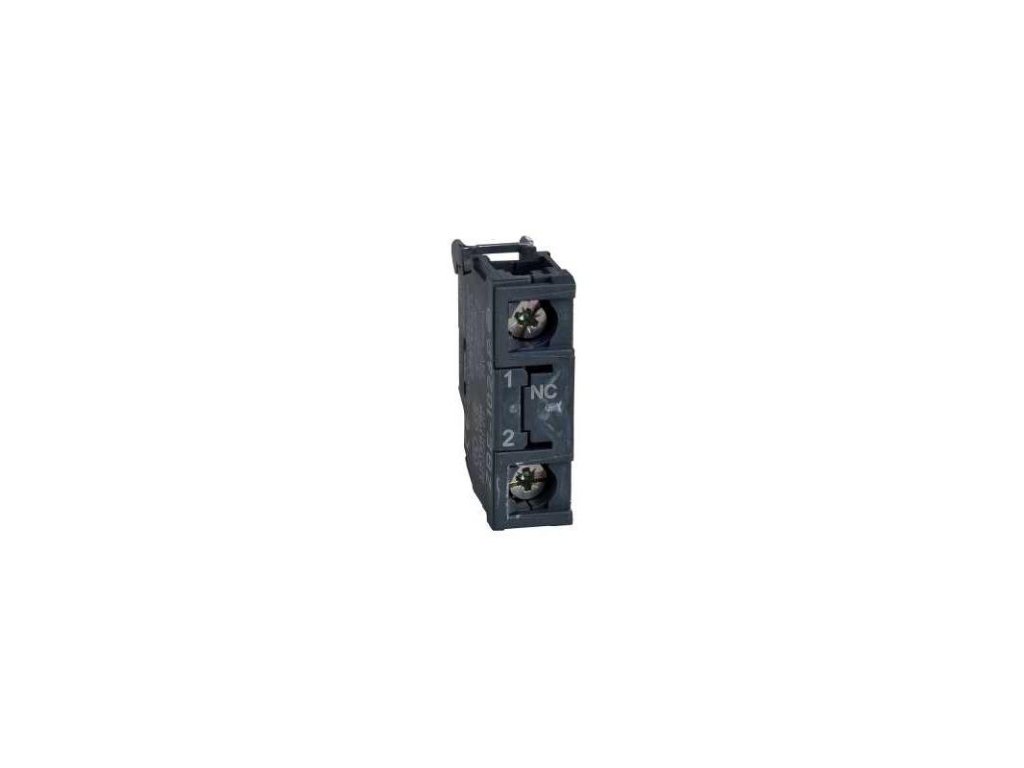

Schneider ZBE202 jednoduchý kontaktní blok / O22 / 1V / zpožděné vypnutí

Kód: ZBE202
Neohodnoceno
Značka: Schneider
299 Kč –92 %
Schneider ZBE202 jednoduchý kontaktní blok / O22 / 1V / zpožděné vypnutí
299 Kč –92 % 22 Kč 18 Kč bez DPH
Vyprodáno
Položka byla vyprodána…
Schneider Electric ZBE202 jednoduchý kontaktní blok pro hlavu Ø22 1V zpožděné vypnutí - faston konektor

Detailní informace

Detailní popis produktu

Schneider ZBE202 jednoduchý kontaktní blok / Ø22 / 1V / zpožděné vypnutí

Popis

řada výrobků   Harmony XB4, Harmony XB5
typ produktu nebo součásti   Kontaktní blok
označení přístroje   ZBE
prodej v nedělitelném množství   5
stupeň krytí IP   IP20 IEC 60529
složení a typ kontaktů   1 V
funkce kontaktu   Pozdní rozepnutí
typ kontaktního bloku   Jednoduchý
použití kontaktů   Časově zpožděné kontakty
připojení - svorky   Šroubové svorky <= 2 x 1,5 mm² s kabelovou koncovkou EN 60947-1, Šroubové svorky >= 1 x 0,22 mm² bez kabelové koncovky EN 60947-1



Doplňující popis

hmotnost přístroje   0,011 kg
nucené vypnutí   Ano EN/IEC 60947-5-1 dod. K
provozní zdvih   4,3 mm celkový zdvih, 4,3 mm celkový zdvih, 2,4 mm V, změna elektrického stavu
ovládací síla   2 N V, změna elektrického stavu
mechanická životnost   10000000 cykly
kroutící moment   0,8...1,2 N.m EN 60947-1
tvar hlavy šroubu   Příčný Philips č. 1, Příčný pozidriv č. 1, Perforovaný plochý Ø 4 mm, Perforovaný plochý Ø 5,5 mm
materiál kontaktu   Stříbrná slitina (Ag/Ni)
zkratová ochrana   10 A patronová pojistka gG EN/IEC 60947-5-1
[Ith] jmenovitý tepelný proud   10 A EN/IEC 60947-5-1
[Ui] jmenovité izolační napětí   600 V 3 EN 60947-1
[Uimp] jmenovité impulzní výdržné napětí   6 kV EN 60947-1
[Ie] jmenovitý pracovní proud   1,2 A 600 V AC-15 A600 EN/IEC 60947-5-1, 0,27 A 250 V DC-13 Q600 EN/IEC 60947-5-1, 0,1 A 600 V DC-13 Q600 EN/IEC 60947-5-1, 3 A 240 V AC-15 A600 EN/IEC 60947-5-1, 0,55 A 125 V DC-13 Q600 EN/IEC 60947-5-1, 6 A 120 V AC-15 A600 EN/IEC 60947-5-1
elektrická životnost   1000000 cyklu AC-15 2 A 230 V 3600 cyklu/h 0.5 EN/IEC 60947-5-1 dod. C, 1000000 cyklu DC-13 0,2 A 110 V 3600 cyklu/h 0.5 EN/IEC 60947-5-1 dod. C, 1000000 cyklu AC-15 3 A 120 V 3600 cyklu/h 0.5 EN/IEC 60947-5-1 dod. C, 1000000 cyklu AC-15 4 A 24 V 3600 cyklu/h 0.5 EN/IEC 60947-5-1 dod. C, 1000000 cyklu DC-13 0,5 A 24 V 3600 cyklu/h 0.5 EN/IEC 60947-5-1 dod. C
elektrická spolehlivost IEC 60947-5-4   λ < 10exp(-8) při 17 V, 5 mA v čistém prostředí vyhovuje EN/IEC 60947-5-4, λ < 10exp(-7) při 5 V, 1 mA v čistém prostředí vyhovuje EN/IEC 60947-5-4
montáž bloku   Čelní montáž
podmínky použití   Montáž na objímku tlačítka
označení el. složení   C1 <= 9, C2 <= 7, C3 <= 6, C4 <= 4, C5 <= 5, C6 <= 3, C7 <= 4, C8 <= 2, C9 <= 3, C12 <= 6, M1 <= 6, M2 <= 4, M3 <= 4, M5 <= 2, M6 <= 2, M7 <= 6, M8 <= 4, M9 <= 2, SF1 <= 3, SF2 <= 2, MF1 <= 2, MF2 <= 2, C10 <= 2, M4 <= 2, C13 <= 1
označení kompatibility   ZBE



Prostředí

stupeň ochrany   TH
teplota okolí pro uskladnění   -40...70 °C
teplota okolního vzduchu pro provoz   -40...70 °C
standardy   EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, JIS C 4520, UL 508, CSA C22.2 č. 14
certifikace výrobku   BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL
odolnost proti vibracím   5 gn 2...500 Hz IEC 60068-2-6
odolnost proti otřesům   30 gn 18 ms akcelerace polovina sin. vlny IEC 60068-2-27, 50 gn 11 ms akcelerace polovina sin. vlny IEC 60068-2-27



Obsah balení

  • Schneider ZBE202 jednoduchý kontaktní blok / Ø22 / 1V / zpožděné vypnutí

Doplňkové parametry

Kategorie: Elektroinstalace a elektro materiál
Záruka: 24 měsíců
Hmotnost: 0.3 kg
Stav: Nový
Výrobce: Schneider
